| 加工定制：是 | 原理：普通 | 品牌：华豫 |
| 型号：HANZL-WFG | 机器类型：水处理器 | 用途：工业用 |
| 功率(瓦)：3000 | 工作电压(伏)：380v | 工作频率：50HZ |

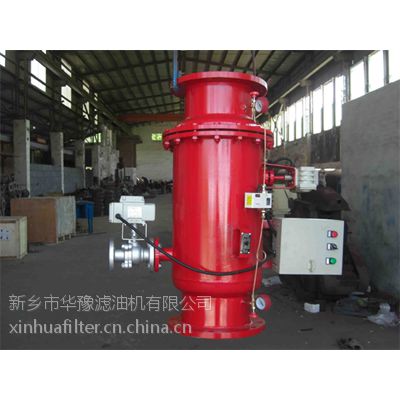

一、HANZL-WFG型全自动反冲洗过滤器产品功能：
HANZL-WFG型全自动反冲洗过滤器专业去除水中的各种粘性物质、胶粒、泥沙及其他机械杂质，确保系统
设备的***。
二、HANZL-WFG型全自动反冲洗过滤器适用范围：
1. 采暖系统中供暖，供热的热水循环系统。
2. 中央空调、冷水机组、制冷机的冷却和冷冻循环水系统。
3. 工业及民用冷却水，工艺冷却循环水系统。
4. 利用地热水进行洗浴，采暖的循环系统等。
三、HANZL-WFG型全自动反冲洗过滤器产品特点：
1. 网筒采用锥形不锈钢滤筒，清洗时杂质能在负水压水流的冲击下瞬时均匀排出。
2. 滤网采用***向外的 V 型断面网筒，过滤和反冲洗时不糊网易清洗。
四、HANZL-WFG型全自动反冲洗过滤器技术参数：
1. HANZL-WFG型全自动反冲洗过滤器处理效果
a 过滤精度：可根据用户需要选择
b 过滤效率： 80%~***
c 压力损失：≤ 0.015MPa
2. HANZL-WFG型全自动反冲洗过滤器进水水质
a 工作压力：≤ 1.6Mpa
b 工作温度： 1 ℃ ~50 ℃
c 工作环境温度： 1 ℃ ~50 ℃
d 相对湿度：＜ 95%
3. HANZL-WFG型全自动反冲洗过滤器运行参数
a 平均无故障工作时间：＞ 60000 小时
b 设计寿命： 20 年
五、HANZL-WFG型全自动反冲洗过滤器工作原理
HANZL-WFG型全自动反冲洗过滤器主要由筒体、不锈钢滤网、电动蝶阀及排污装置所组成。当水
处理器工作时，蝶阀开启，水流由入口进入过滤器，经过滤网过滤流出系统。水处理器
需要排污时，关闭蝶阀，打开排污阀，水流经滤网后半段外侧流入内侧，经前半段过滤，
部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到
反向自动冲洗滤网作用。
六、HANZL-WFG型全自动反冲洗过滤器规格型号及外形尺寸图
型号 | L1 | H1 | H2 | L | DN1 | DN2 | 转向阀执行器功率 | 排污阀执行器功率 |
HAN-FG-I-150 | 485 | 480 | 645 | 675 | 100 | 50 | 60W | 15W |
HAN-FG-I-200 | 490 | 540 | 795 | 735 | 200 | |||
HAN-FG-I-250 | 586 | 590 | 825 | 875 | 250 | |||
HAN-FG-I-300 | 698 | 650 | 850 | 1050 | 300 | |||
HAN-FG-I-350 | 785 | 730 | 910 | 1200 | 350 | |||
HAN-FG-I-400 | 940 | 780 | 930 | 1400 | 400 | 80 | 90W | 25W |
HAN-FG-I-450 | 1035 | 830 | 985 | 1550 | 450 | |||
HAN-FG-I-500 | 1140 | 960 | 1025 | 1700 | 500 | 100 | ||
HAN-FG-I-600 | 1315 | 1050 | 1070 | 2000 | 600 | 180W | ||
HAN-FG-I-700 | 1580 | 1150 | 1140 | 2280 | 700 | 150 | 60W |
备注
1 ．HANZL-WFG型全自动反冲洗过滤器的默认过滤精度为： 0.3mm 。
2 ．其它规格的设备，在订货时单独提供有关外型尺寸参数。
3. HANZL-WFG型全自动反冲洗过滤器所有设备均以实物为准。
设备的工作压力； 1.6Mpa
设备的名称：全自动反冲洗过滤器
七、HANZL-WFG型全自动反冲洗过滤器安装注意事项
1. 设备应采用旁通式安装，以便设备在不停机状态下检修与维护。
2. 本设备可根据现场情况采用水平或垂直安装，设备必须按进出水口方向与管道连接，当垂直安装时，设备进水口朝上，水平安装时，排污口朝下。
3. 设备进水口、出水口、排污口均应加装阀门（排污阀应为快速阀）。
4. 设备之间净距离不小于 1500mm 1500mm 1500mm 1500mm ；设备与墙体净距离不小于 1000mm 设备与四周应留出不小于 500mm的维修空间。
5. 设备进出口管道上，应以靠近管口处设置管道支架；直接与容器管口相连接的大于或等于 DN150 的阀门下面宜设置支架。
八、HANZL-WFG型全自动反冲洗过滤器设备安装示意图
A 进水阀 B 出水阀 C 旁通阀 D 设备 E 排污阀
九、HANZL-WFG型全自动反冲洗过滤器使用说明
1. 系统运行前应检查管路安装是否正确。
2. 对系统管路进行冲洗，此时设备进出水口阀门必须关闭，打开旁通阀门。
3. 检查无误后，开启进水阀、出水阀、关闭旁通阀、排污阀。
4. HANZL-WFG型全自动反冲洗过滤器电控箱操作说明
1) 按动船型开关，电源指示灯亮，过滤器进行正常运行状态（每次接通电源，机器先排污后复位，进入运行状态）。
2) 排污时间的设定，设备出厂默认的排污时间为 1min ，客户可根据需要自行设定排污时间，设定
范围为 0 — 3min ，设备的排污是由压差控制的，压差为 0.05MPa 时，设备开始排污，排污时，
排污指示灯亮。调整压差的方法就是调整压差开关（改变压差可以参考接线盒内的压差值刻度
指示及说明，顺时针转动调节旋钮可使压差设定值增大）直到设定为所需压差值。
3) 为了方便用户，该设备设定了强制排污按钮，可人为干扰进行强制排污。
注意：系统长期停止运行或季节性停止运行，在系统停止运行前，在水中投加适量缓蚀剂，并采取
满水湿保护的措施，以减小腐蚀，保护系统。
